一般會堂、劇場等擴聲系統的音頻信號流程見圖1-4(a)。擴聲系統的基本構成見圖1-4(b)。若采用數字調音臺，則信號處理器可含在數字調音臺內部。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

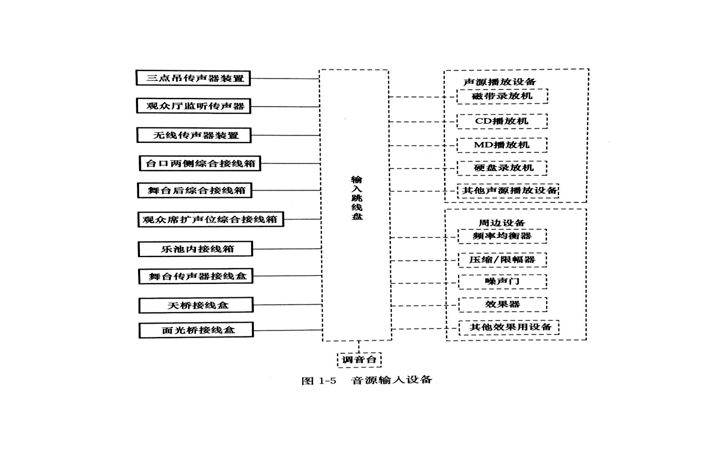

聲源輸入設備的構成見圖1-5(實線中設備設在舞臺和觀眾廳中，虛線中設備設在聲控室中)。

傳聲器分為有線傳聲器和無線傳聲器。當無線傳聲器的接收機自帶天線不能很好地接收信號時，應在舞臺附近設置專用的接收天線，將信號傳送到聲控室中的接收機上。接收天線一般設置在舞臺附近。此外，還要注意如下設備的設置。

(1)觀眾廳監聽傳聲器


設置于觀眾席中聲音條件最佳的位置，一般安裝在一層樓座眺臺前或觀眾席臺墻，宜設置于觀眾席中舞臺全景攝像機的兩側。根據安裝位置的聲音條件，不同指向性的傳聲器，應使用兩只同樣特性的傳聲器進行拾音。


(2)三點吊傳聲器裝置


設置于臺口外樂池上方，通過三個吊點控制吊點位置。一般有1～3點的使用方法，每點兩個通道。除了可以在聲控室內控制外，也可以在舞臺上控制操作。


(3)傳聲器接線盒


A.必須在整個舞臺區域內盡可能多的位置上設置傳聲器接線盒，傳聲器插座盒四周應有隔振措施。

B.傳聲器接線盒和揚聲器系統接線盒必須分別設置，不得與其他插座混裝。

C.舞臺臺板傳聲器回路和揚聲器回路專用接線盒，除了設置于舞臺前部中央、上場、下場、報幕、主持人經常使用的位置以外，在上場、下場兩側，邊幕和二道幕、三道幕附近也應設置。根據需要設置樂池接線盒。

D.舞臺表演區內、演員通道上不準設置接線盒。

E.接線盒蓋開口必須向著舞臺方向，以便于出線。


(4)舞臺綜合接線箱


臺口兩側必須設置綜合接線箱。舞臺后側的綜合接線箱依據劇場規模和使用情況確定，有樂池時一般在樂池的后墻上也宜設置類似的綜合接線箱。


每個綜合接線箱內的接口數量由擴聲系統設計確定，一般不少于16個傳聲器回路和4個揚聲器回路，同時設置2個以上27芯或37芯多功能插座。如果觀眾席中設有流動調音工位，還應再增加必要的回路數。


(5)觀眾廳綜合接線盤


大、中型規模的劇場等演出場所必須在現場調音位的坐席下設置綜合接線盤，并與舞臺上場臺口處的綜合接線箱或聲控室內跳線盤相連，構成信號傳送回路。同時必須在該綜合接線盤的附近設置擴聲系統專用電源，一般為單相220V,不小于5kVA.

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

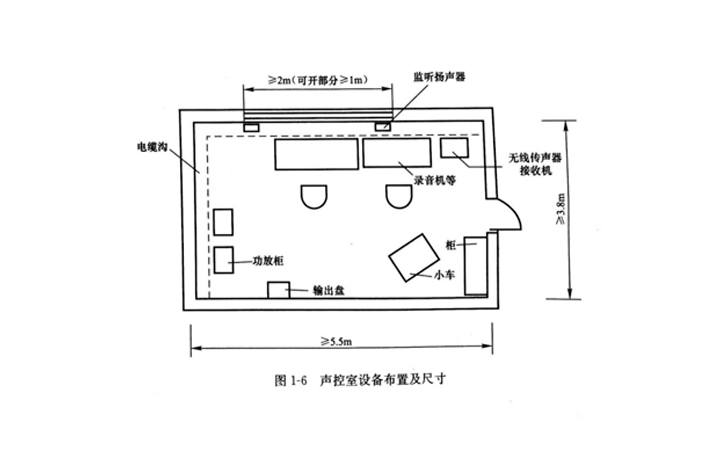

一般聲控室最小凈面積應大于1502，高度和寬度的最小尺寸要大于2.5m.觀察窗要足夠大，使控制人員能看到主席臺和2/3以上的表演區。觀察窗應能開啟，以便能直接聽到廳的聲音。為了敷線方便，控制室一般采用架空防靜電地板?？刂剖翼敗σ俗鑫暯Y(jié)構，以改善監聽條件。控制室應有良好的通風，設置獨立空調等。圖1-6所示為聲控室一例。



聲控室內的音響設備即圖1-5中的右側虛線框的設備。它包括調音臺、周邊設備、錄放音的聲源設備、無線傳聲器接收機及監聽音箱等。按照劇場和會堂的規模和使用要求，劇場或大型會堂用的調音臺有如下幾種：


A.主擴聲調音臺劇場擴聲系統的控市4操作中心。在聲控室中必須至少設置一臺固定安裝的專用調音臺。根據劇場規模和使用目的，宜使用16～48個輸人通道、4～8個編組通道、4～8個輔助通道、4～8個矩陣輸出通道。

B.輔助調音臺為補充主擴聲調音臺通道數的不足，有時也臨時設置在舞臺附近進行簡單的調音操作。有時還用作備份調音臺使用。另外，還用于監聽返送、錄音等。宜配置16～24個輸入通道、4個輔助通道、4～8個編組輸出通道等性能的調音臺。有時也專用于舞臺返送的調音臺。

C.流動調音臺不使用主擴聲調音臺時，在舞臺附近或觀眾廳中臨時設置使用的調日臺新建劇場時宜設置，一般根據投資情況確定。而且，對于中、小型會議室往往只用一臺調音臺。


放置在聲控室的設備還有以下幾個：


A.輸入/輸出跳線盤把來自舞臺上的綜合接線箱和各種傳聲器裝置，以及效果器、錄音機等的聲音信號，通過輸人跳線盤接人調音臺并進行輸人通路的交換。同時，將調音臺的輸出傳送到功放的輸入并進行通路交換。

B.接線端子盤音頻信號和控制信號必須分別設置。

C.功放工作狀態監視設備在聲控室中可以確認功放輸出及揚聲器系統工作狀態的監控設備。

D.監聽揚聲器設置在聲控室中調音臺正前上方，音響師用來確認最終場內播放聲音效果的揚聲器系統。可以在觀眾廳內監聽傳聲器收集的場內最終聲音與演員正在使用的傳聲器聲音之間進行任意切換。

E.呼叫設備聲控室中設置的對講和呼叫裝置，舞臺工作者與化妝室、舞臺、觀眾廳等地進行通信聯絡用的擴聲播人設備。也可以進行實況錄音，主要內容是將演職人員之間的工作語言記錄在存儲器中，以便于檢查工作中的失誤。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

由于劇場或大型會堂的面積大，揚聲器系統又設在舞臺一側，距離聲控室較遠，因此劇場往往在靠近舞臺附近設置功放機房。功放機房內除功率大而數量多的功放之外，還配有揚聲器處理器(或稱揚聲器控制器)和輸出跳線盤等。揚聲器處理器作為揚聲器系統的一部分，它含有均衡、限幅、分頻、延時等功能，用來調整揚聲器系統，使之達到最佳工作狀態。輸出跳線盤是功放輸出和揚聲器系統之1司連線用的接線盤。


此外，在開會或演出時，在舞臺上設置流動返送音箱，故在舞臺臺板上或綜合接線箱上設置有必要的音箱接口。
