1.電視設備的安裝
(1)話簡和揚聲器的布置應盡量使話簡置于各揚聲器的輻射角之外。
(2)攝像機的布置應使被攝人物都收入視角范圍之內，并宜從幾個方位攝取畫面，方便地獲得會場全景或局部特寫鏡頭。
(3)監視器或大屏幕背投影機的布置，應盡量使與會者處在較好的視距和視角范圍之內。
(4)機房設備布置應保證適當?shù)木S護間距，機面與墻的凈距不應小于1500mm機背和機側(需維護時)與墻的凈距不應小于800mm。當設備按列布置時，列I司凈距不應小于1000mm若列間有座席時，列間凈距不應小于1500mm。
(5)會議室桌椅布置應保證每個與會者有適當?shù)目臻g，一般不應小于1500mm X700mm。主席臺還宜適當加寬至1500mmx90omm。
(6)會議電視的相關房間應采用暗敷的方式布放纜線，在建造或改建房屋時，應事先埋設管子、安置橋架、預留地槽和孔洞、安裝防靜電地板等，以便穿線。
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

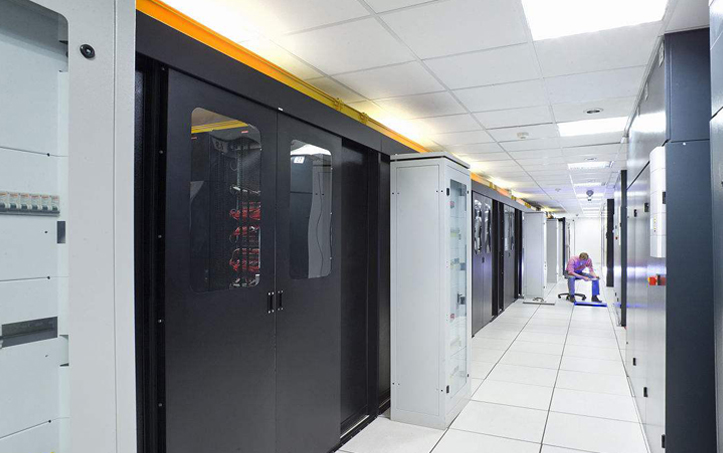

2.機房設備的安裝
(1)第一類是會議設備、傳輸接口設備及不需控制的視音頻設備，放在19in標準機柜或機架上。
(2)第二類是用于顯示各分會場圖像和主會場各視頻源的電視墻，一般靠一面墻放置。
(3)第三類是用于放置會議控制設備和視音頻設備控制器的操作臺，放在電視墻的前方便于觀察電視墻畫面。
(4)第四類則是UPS電源部分。
(5)非主會場單位由于設備較少，則只有第三部分和第四部分，而第一部分的會議設備等就放在操作臺下方，用F監視遠端圖像和本地視頻源的監視器則可放在操作臺上前方的位置。
(6)機房設備的布置應保證適當?shù)木S護距離，機面與墻的凈距離不應小于150cm，機背和機側(需維護時)與墻的凈距離不應小于80cm。
(7)機房應鋪設防火防靜電地板，下設走線槽，走傳輸線、音視頻線、控制線及電源線等，電源線要和其他信號線分開走，避免電源信號干擾。
(8)集中放置設備的機柜內要做好通風、散熱措施，機房溫度要求18～25°C，相對濕度60%～80%。
(9)保持機房內的空氣新鮮，每人每小時的換氣量最不小18m³，室內空調氣體的流速不宜大于1.5m/s.設備和操作臺區域光線要良好，宜采用日光燈。安全消防方面要配備通信設備專用的滅火器。
(10)控制室的機架設各區平均照度不低于100lx，垂直工作面計算距地高度為1.2m。
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。
3.供電與接地安裝
(1)系統采用的交流電源應按一級負荷供電，當電壓波動超過-l0%～5%時，應采用交流穩壓電源設備。電源系統要按三相五線制設計，即系統的交流電源的零線與交流電源的保護地線不共用且應嚴格分開。
(2)為保證會議室供電系統的安全可靠，以減少經電源途徑帶來的電氣干擾，應采用三套供電系統。一套供電系統作為會議室照明供第二套供電系統作為整個機房設備的供電，并采用不間斷電源系統(UPS)；第三套供電系統用于空調等設備的供電。
(3)攝像機、監視器、編輯導演設備等視頻設備應采用同相電源，確保這些設備間傳送的視頻信號，不因電源相位的差異而影響質量。功放、混音器、調音臺及其他音頻轉接設備應與會議終端設備采用同相電源，并且采用同一套地線接地屏蔽，確保音頻信號在轉接的過程中不會因屏蔽接地不良或電源相位的差異產生雜音，交流電源的雜音干擾電壓不應大于100mv。
(4)會議室周圍墻上隔3～5m裝一個220V的三芯電源插座。每個插座容量不低于2kw,地線接觸可靠。供電系統總?cè)萘繎?yīng)大于實際容量的1～1.5倍。
(5)供電系統線纜截面積應符合用電容量要求。選用主線為4m㎡；輔線為1.5m㎡供電電纜主會場用線16m㎡、分會場用線為10m㎡的多股聚氯乙烯絕緣阻燃軟導線。
